羧甲基纤维素钠

由 德国于1918年首先制得，并于1921年获准专利而见诸于世。此后便在欧洲实现 商业化生产。当时只为粗产品，用作胶体和粘结剂。1936～1941年，羧甲基纤维素钠的工业应用研究相当活跃，发明了几个相当有启发性的专利。第二次世界大战期间，德国将羧甲基纤维素钠用于合成洗涤剂。Hercules公司于1943年为美国首次制成羧甲基纤维素钠，并于1946年生产精制的羧甲基纤维素钠产品，该 产品被认可为安全的 食品添加剂。上世纪七十年代我国开始采用，九十年代开始普遍使用。是当今世界上使用范围最广、用量最大的纤维素种类。

结构式:C6H7O2（OH）2OCH2COONa 分子式：C8H11O7Na

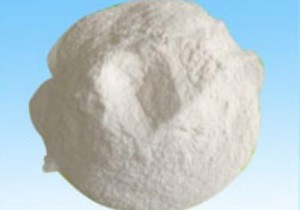

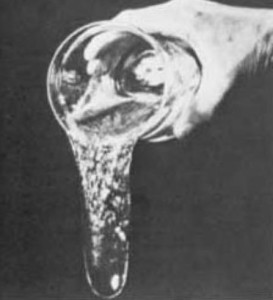

本品为纤维素羧甲基醚的钠盐，属阴离子型纤维 素醚，为白色或乳白色纤维状粉末或颗粒，密度0.5-0.7克/立方厘米，几乎无臭、无味，具吸湿性。易于分散在水中成透明胶状溶液，在乙醇等有机溶媒中不溶 。1%水溶液pH为6.5～8.5，当pH>10或<5时，胶浆粘度显著降低，在pH=7时性能最佳。对热稳定，在20℃以下粘度迅速上升，45℃时变化较慢，80℃以上长时间加热可使其胶体变性而粘度和性能明显下降。易溶于水，溶液透明；在碱性溶液中很稳定，遇酸则易水解，pH值为2-3时会出现沉淀，遇多价金属盐也会反应出现沉淀。

食品工业中用作增稠剂，医药工业中用作药物载体，日用化学工业中用作黏结剂、抗再沉凝剂。印染工业中用作上浆剂和印花糊料的保护胶体等。在石油化工中可作为采油压裂液成分。

羧甲基纤维素钠与强酸溶液，可溶性铁盐，以及一些其他金属如铝、汞和锌等有配伍禁忌，PH﹤2时，以及与95%的乙醇混合时，会产生沉淀。

羧甲基纤维素钠与明胶及果胶可以形成共凝聚物，也可以与胶原形成复合物，能沉淀某些带正电的蛋白。

CMC通常是由天然纤维素与苛性碱及一氯醋酸反应后制得的一种阴离子型高分子化合物，分子量6400(±1 000)。主要副产物是氯化钠及乙醇酸钠。CMC属于天然纤维素改性。联合国粮农组织(FAO)和世界卫生组织(WHO) 已正式称它为“改性纤维素” 。

衡量CMC质量的主要指标是取代度(DS)和纯度。一般DS不同则CMC的性质也不同；取代度增大，溶解性就增强，溶液的透明度及稳定性也越好。据报道，CMC取代度在0.7～1.2时透明度较好，其水溶液粘度在pH值为6～9时最大。为保证其质量，除了选择醚化剂外，还必须考虑影响取代度和纯度的一些因素，例如碱与醚化剂之间的用量关系、醚化时间、体系含水量、温度、pH值、溶液浓度及盐类等。

为了解决原料（棉短绒制成的精制棉）来源之不足，近几年来我国一些科研单位与企业共同合作，综合利用稻草、地脚棉(废棉)、豆腐渣等试制生产CMC获得成功，生产成本大大下降，这样为CMC工业生产开辟了一条新的原料来源途径，实现资源的综合利用。一方面降低生产成本，另一方面CMC又往更高精细方向发展。CMC的研究与开发主要着重现有生产技术的改造与制造工艺的革新，以及具有独特性能的CMC新产品，如国外研制成功并已普及应用的“ 溶媒-淤浆法” 工艺，生产出具有高稳定性能的新型改性CMC，由于取代度较高，取代基分布更为均匀，使其可以应用在更为广阔的工业生产领域和复杂的使用环境，满足更高的工艺要求。国际上把这种新型 改性CMC又称作“ 聚阴离子纤维素（简称 PAC，Poly anionic cellulose）”。

安全性高，ADI不需要规定，现已制定国家标准 。

概述

本品具有粘合、增稠、增强、乳化、保水、悬浮等作用。

CMC在食品中的应用

FAO和WHO已批准将纯CMC用于食品，它是经过很严格的生物学、毒理学研究和试验后才获得批准的，国际标准的安全摄入量(ADI)是25mg/(kg·d)，即大约每人1．5 g/d。曾有报道说，有人试验摄入量达到10 kg也未有毒性反应。CMC在食品应用中不仅是良好的乳化稳定剂、 增稠剂，而且具有优异的冻结、熔化稳定性，并能提高产品的风味，延长贮藏时间。在豆奶、冰淇淋、雪糕、果冻、饮料、罐头中的用量约为1% ～1.5%。CMC还可与醋、酱油、植物油、果汁、肉汁、蔬菜汁等形成性能稳定的乳化分散液，其用量为0.2% ～ 0.5%。特别是对动、植物油、蛋白质与水溶液的乳化性能极为优异，能使其形成性能稳定的匀质乳状液。因其安全可靠，因此，其用量不受国家食品卫生标准ADI限制。CMC 在食品领域不断被开发，在葡萄酒生产中应用羧甲基纤维素钠的研究也已开展。

CMC在医药的用途

在医药工业中可作针剂的乳化稳定剂， 片剂的粘结剂和 成膜剂。有人经基础及动物实验证明CMC是安全可靠的抗癌药载体。用CMC作膜材料，研制的中药养阴生肌散的改造剂型— —养阴生肌膜，能用于皮肤磨削手术创面和外伤性创面。动物模型研究表明，该膜防止创面感染，与纱布敷料无明显差异，在控制创面组织液渗出与创面快速愈合上，此膜明显优于纱布敷料，并有减轻术后水肿和创面刺激作用。用聚乙烯醇：羧甲基纤维素钠：聚羧乙烯按3：6：1的比例制成的膜剂为最佳处方，粘附性及释放速率均增加，在增加粘膜粘附缓释膜剂的粘附力，延长制剂在口腔内的滞留时间及制剂中药物的药效都有明显提高 。丁哌卡因为强效局部麻醉药，但它中毒时有时可产生较为严重的心血管副反应，故临床上在广泛应用丁哌卡因的同时，对其毒性反应的防治研究一直较为重视。药剂研究显示，CIVIC作为缓释物质与丁哌卡因溶液进行配制可显著降低药物的副作用。在PRK手术中，采用低浓度地卡因与非甾体类抗炎药联合CMC可明显缓解术后疼痛。预防腹部手术后腹膜粘连、减少肠梗阻的发生是临床外科最关注的问题之一。有研究表明，CMC减轻术后腹膜粘连程度的作用明显优于透明质酸钠，可作为一种有效的方法来防止腹膜粘连的发生。CMC用于治疗肝癌的导管肝动脉灌注抗癌药中，可以明显延长抗癌药在肿瘤的滞留时间，增强抗肿瘤的力，提高治疗效果。在动物医学上，CMC也有广泛的用途。有报道 指出，向母羊腹腔内滴注1%CMC溶液来预防家畜难产、生殖道手术后发生腹部粘连有显著效果。

CMC在其它工业应用

在洗涤剂中，CMC可用作抗污垢再沉积剂，尤其是对疏水性的合成纤维织物的抗污垢再沉积效果，明显优于羧甲基纤维。

CMC在石油钻探中可用于保护油井作为泥浆稳定剂、保水剂，每口油井的用量为浅井2.3t，深井5.6t；

在纺织工业中用作上浆剂、印染浆的增稠剂、纺织品印花及硬挺整理。用于上浆剂能提高溶解性及粘变，并容易退浆；作为硬挺整理剂，其用量在95%以上；用于上浆剂，浆膜的强度、可弯曲性能明显提高；用再生丝心蛋白和羧甲基纤维素构成的复合膜作为固定葡萄糖氧化酶的基质，固定葡萄糖氧化酶和羧酸二茂铁，制成的葡萄糖生物传感器具有较高的灵敏度与稳定性。研究表明，用浓度为1%(w/v)左右的CMC溶液调制硅胶匀浆时，制得的薄层板的色谱性能最佳，同时，这种在优化条件下涂制的薄层板具有适当的层强度，适用于各种加样技术，方便于操作。CMC对大多数纤维均有粘着性，能改善纤维间的结合，其粘度的稳定性能确保上浆的均匀性，从而提高织造的效率。还可用于纺织品的整理剂，特别是永久性的抗皱整理，给织物带来耐久性的变化。

CMC可用作涂料的防沉剂、乳化剂、分散剂、 流平剂、粘合剂，能使涂料的固体份均匀地分布于溶剂中，使涂料长期不分层，还大量应用于油漆中。

CMC用作絮凝剂在除去钙离子方面比葡萄糖酸钠更有效，用作阳离子交换时，其交换容量可达1.6 ml/g 。

CMC在造纸行业用作纸张施胶剂，可明显提高纸张的干强度和湿强度及耐油性、吸墨性和抗水性。

CMC在化妆品中作为水溶胶，在牙膏中用作增稠剂，其用量在5%左右。

CMC可作为絮凝剂、螯合剂、 乳化剂、增稠剂、 保水剂、上浆剂、成膜材料等，还广泛应用于电子、农药、皮革、塑料、印刷、陶瓷、牙膏、日用化工等领域，而且由于其优异的性能和广泛的用途，还在不断地开拓新的应用领域，市场前景极为广阔。

注意事项

（1）本品与强酸、强碱、重金属离子（如铝、锌、 汞、银、 铁等）配伍均属禁忌。

（2）本品允许摄入量为0～25mg/kg·d 。

将CMC直接与水混合，配制成糊状胶液后，备用。在配置CMC糊胶时，先在带有搅拌装置的配料缸内加入一定量的干净的水，在开启搅拌装置的情况下，将CMC缓慢均匀地撒到配料缸内，不停搅拌，使CMC和水完全融合、CMC能够充分溶化。在溶化CMC时，之所以要均匀撒放、并不断搅拌，目的是“为了防止CMC与水相遇时，发生结团、结块、降低CMC溶解量的问题”，并提高CMC的溶解速度。搅拌的时间和CMC完全溶化的时间并不一致，是两个概念，一般来说，搅拌的时间要比CMC完全溶化所需的时间短得多，二者所需的时间视具体情况而定。

确定搅拌时间的依据是：当CMC在水中均匀分散、没有明显的大的团块状物体存在时，便可以停止搅拌，让CMC和水在静置的状态下相互渗透、相互融合。

确定CMC完全溶化所需时间的依据有这样几方面：

（1）CMC和水完全粘合、二者之间不存在固－液分离现象；

（2）混合糊胶呈均匀一致的状态，表面平整光滑；

（3）混合糊胶色泽接近无色透明，糊胶中没有颗粒状物体。从CMC被投入到配料缸中与水混合开始，到CMC完全溶解，所需的时间在10～20小时之间。

GB/T 12028-2006洗涤剂用羧甲基纤维素钠 684KB

GB 1904-2005 食品添加剂 羧甲基纤维素钠 342KB

GB 5005-2010-T 钻井液材料规范3666KB

GB 1904-2005 食品添加剂 羧甲基纤维素钠 1579KB

GB 1904-1989食品添加剂羧甲基纤维素钠 213KB

QB/T 2318-2007 牙膏用羧甲基纤维素钠 625KB
