长石

药物名称

【拼音名】Cháng Shí

【别名】 方石（《本经》），直石（《吴普本草》），土石（《别录》））。

【释义】方解石与长石相似，都光洁如白石英，但以敲击时断截成片段的为长石，块块方棱的为方解石.

【来源】铝硅酸盐类矿物。

【考证】出自《 神农本草经》。

1．《别录》：长石，理如马齿，方而润泽玉色。生长于山谷，及太山 临淄。采无时。

2．《纲目》：长石即俗呼硬石膏者，状似软石膏而块不扁，性坚硬洁白，有粗理起齿棱，击之则片片横碎，光莹如云母、 白石英，亦有墙壁，似 方解石，但不作方块尔。烧之亦不粉烂而易散，方解烧之亦然，但TUO声为异尔。昔人以此为石膏，又以为方解，今人以此为 寒水石，皆误矣。但与方解乃一类二种，故亦名方石，气味功力相同，通用无妨。唐、宋诸方所用石膏，多是此石，昔医亦以取效，则亦可与石膏通用，但不可解肌发汗耳。

【性味】

①《本经》："味辛，寒。"

②《别录》："苦，无毒。"

【功能主治】

①《本经》："主身热，四肢寒厥，利小便，通血脉，明目去翳眇。"

②《别录》："主胃中结气，止消渴，下气，除胁肋肺间邪气。"

【用法用量】内服：煎汤，0.5～3两。

【性状】

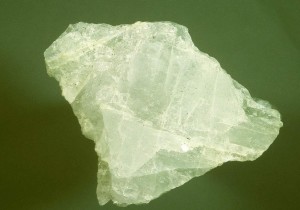

性状鉴别本品为扁块状或块状，有棱。江灰色、灰色或深灰色。 条痕白色或浅灰色。体较重，质坚硬，指甲不易刻划成痕。但可砸碎，浅色者断面对光照之，具闪星样光泽，深色者光泽暗淡。无臭，无味。以色淡、有光泽者为佳。

【鉴别】取本品粉末1g，加 稀盐酸10ml，加热，使溶解，滤过。滤液显钙盐和硫酸盐的各种反应。参见“石膏”条。

【药材简介】 斜方晶系。晶形板状或短柱状，惟不多见，一般成致密粒状、大理石状 集合体。颜色白灰、淡蓝、淡红及黑色等。条痕白色。玻璃或 脂肪光泽。透明或微透明。 断口参差状。硬度3～3.5。比重2.95。性脆。产于沉积岩层、热液矿脉、火成熔岩及接触交代矿床中。

物质结构

长石的 类质同象替代很发育，它们的化学组成用常用Or Ab An （x+y+z=100）表示。Or、Ab和An分别代表KAlSi O 、NaAlSi O 和CaAl Si O ,3种组分。以某二组分为主，可划分为两个类质同象系列： 碱性长石系列（即Or-Ab系列）； 斜长石系列（即Ab-An系列）。Or与An组分间只能有限地 混溶，不形成系列。

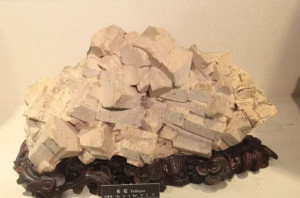

长石的基本结构单位是 四面体，它由4个 氧原子围绕一个 硅原子或 铝原子而构成。每一个这样的四面体都和另一个四面体共用一个氧原子，形成一种三维的骨架。大半径的 碱或 碱土金属阳离子位于骨架内大的空隙中， 配位数为8（在 单斜晶系长石中）或9（在 三斜晶系长石中）。长石晶体多数主要呈板状或沿某一 结晶轴延伸的板柱状。 双晶现象十分普遍， 双晶律多达20多种。常见的有钠长石律、曼尼巴律、巴温诺律、卡斯巴律、肖钠长石律双晶。它们分别存在于三斜晶体或单斜与三斜晶体中。

长石常见乳白色，但常因含有多种杂质而被染成黄、褐、浅红、深灰等色，有的还可具有美丽的 变彩或 晕色。有两组完全 解理，其夹角90°(单斜晶系）或近于90°(87°）（三斜晶系)。 比重在2.56～2.76之间，随成分中An含量增高而增高，随Or的增多而减少。 莫氏硬度为6～6.5。

富含钾或钠的长石主要用于陶瓷工业、玻璃工业及搪瓷工业；含有 铷和 铯等 稀有元素的长石可作为提取这些元素的 矿物原料；色泽美丽的长石可作为装饰 石料和次等宝石。

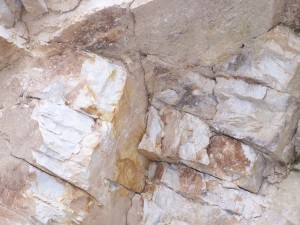

地壳中最常见的矿物就是长石，甚至在月球上和陨石中也常见到它们。在地下15公里深度的范围内，长石所占的地壳总重量竟达到60%。长石是构成 火成岩的主要成分，在 变质岩和 沉积岩中也很常见。

分类

通俗地讲，长石分两大类——正长石（钾长石）和斜长石，二者区别在于两组解理的夹角，正长石等于90度，斜长石小于90度。正长石常见卡式双晶，薄片鉴定特征为在正交偏光镜下，双晶的消光是由一黑一白两部分组成，这也是镜下斜长石和正长石的区别之一一般斜长石是聚片双晶。

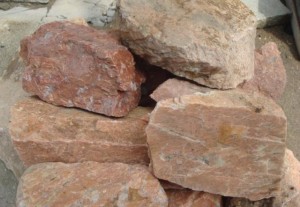

碱性长石呈褐红、肉红、白、灰白等色。

斜长石为灰白色、深灰色。

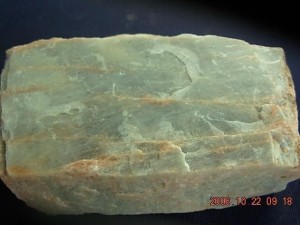

冰长石无色透明，绿色变种天河石，加热至270℃开始腿色。玻璃光泽。

钾长石熔点1290℃，钠长石熔点1215℃，钡长石熔点1715℃。天然长石常为固溶体，故熔点较单一成分的长石熔点低。熔融间隔较宽是长石良好的工艺性能之一，如在1200℃时开始，1350℃全部转变成液相，熔体透明、粘度大，工艺性能最好。钠长石熔融间隔小，熔体粘度低，烧成过程中易变形。

碱性长石具有良好的助熔作用。如高岭石的熔点为1770℃，石英的熔点为1713℃。如果在Al2O3-SiO2体系中加入长石，则在985℃±20℃即开始出现液相，且长石的含量越高，初熔温度越低。相同温度下，钠长石的助熔作用大于钾长石。

斜长石又分了钠长石、 更长石、 中长石、 拉长石、培长石、钙长石等，都是类质同像的混合物，从左向右钠越来越少，钙越来越多。

长石矿床按成因可主要分为两大类：

化学成份主要为SiO 、 Al O 、 Fe O 、 K O和 Na O， 其它成分微量。

主要用途：制造陶瓷及 搪瓷，玻璃原料，磨粒 磨具等，此外还可以制造钾肥。

鉴别

长石的显微鉴别：透射 偏光镜下，薄片无色透明；低正突起；呈三组相互正交的假 立方体解理。干涉色低，最高干涉色一级灰—一级黄；平行消光； 延长符号可正可负。 二轴晶；正旋旋旋光性。

性质及应用

长石的硬度波动于6-6.5，比重波动于2-2.5，性脆，有较高的 抗压强度，对酸有较强的 化学稳定性。

钾长石颜色多为肉红色，也有灰、白褐色。钠长石为白、灰及浅黄色， 钙长石为白色或浅灰色。

长石是一种含有钙、钠、钾的铝 硅酸盐矿物，它有很多种，如 钠长石、钙长石、 钡长石、 钡冰长石、 微斜长石、 正长石、 透长石等。它们都具有 玻璃光泽，颜色多种多样，有无色的，有白色、黄色、粉红色、绿色、灰色、黑色等等。有些透明，有些 半透明。长石本身应该是无色透明的，之所以有色或不完全透明，是因为含有其他杂质。有些成块状，有些成板状、有些成柱状或针状等等。

一般在火山岩和变质岩中存在的长石都很小，只有0.1～10毫米，在 斑岩中可达5～10厘米，而在 伟晶岩中有的可达数十米。

长石是陶瓷和 玻璃工业的原料。有的长石具有美丽的变彩或晕色，可被用作宝石的材料。

资源开发

中国长石资源较为丰富，已查明的长石矿床有数十个，规模较大的有湖南衡山、山西闻喜、山东新泰等，主要成矿时代在各地不同，北方多为加里东期 和海西期，南方多为燕山期，各长石矿矿产品主要供应陶瓷工业，在玻璃工业领域的销量不多，国内总需求量也不大，长石产量能满足市场的需要。
